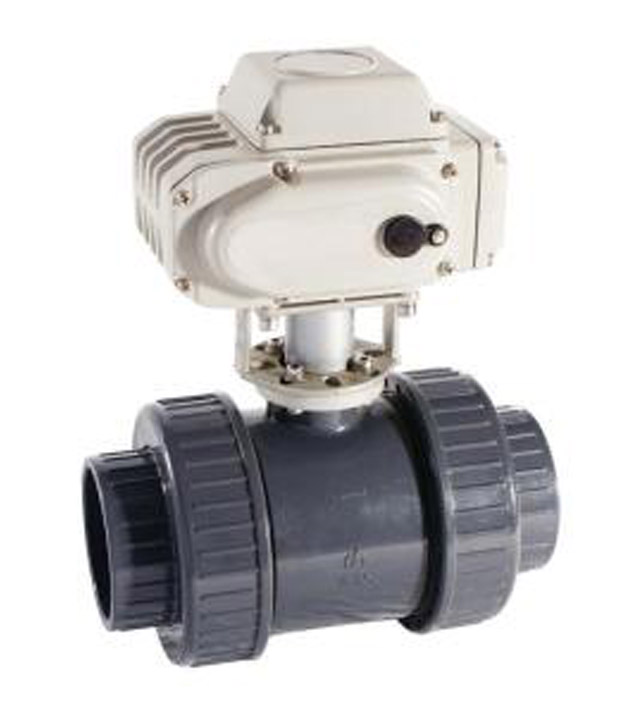

电动UPVC球阀Q911S-10S

Q911S-10S电动UPVC球阀采用双由令承插连接,不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护 简单易行等优点。阀体材质卫生无毒、耐腐蚀性强、重量
产品咨询热线:13738370398
Q911S-10S电动UPVC球阀采用双由令承插连接,不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护
简单易行等优点。阀体材质耐腐蚀性强、重量轻、应用范围广。例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水
管路系统、酸碱和化学溶液系统等多个行业。
产品特点
1、双由宁球阀,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2、阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合brTFE垫座之使用。
3、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4、阻燃性能为自熄性。
5、介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
6、耐老化和抗紫外线性能。
技术参数和性能
XP系列电动执行器技术参数 Q911S电动UPVC球阀阀体参数
电源 AC110、220、380V/DC24、220V 公称通径 DN15~100mm
输出力矩 50N·M~2000N·M 公称压力 PN1.0MPa
任选功能 开关型、触点型、开度信号、智能型 阀轴材质 UPVC、CPVC、PP、PVDF、ABS
动作范围 0~90°±5° 阀体材质 UPVC、CPVC、PP、PVDF、ABS
动作时间 15秒/30秒/60秒 球体材质 UPVC、CPVC、PP、PVDF、ABS
环境温度 -10°~60° 阀座密封 PTFE
手动操作 附带手柄操作 温   度 0℃至+60℃
限   位 电气、机械二重限位 结构型式 双油宁、法兰
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 食品工业、石化和与UPVC相匹配
输入信号 0-10V,1-5VDC/4-20mA(智能型) 特   点  体积小、重量轻、安装方便。

外形尺寸
公称通径DN 15 20 25 32 40 50 65 80 100
CNS D1 22.4 26.4 34.5 42.5 48.6 60.6 76.7 89.7 115
D 31 37 44 54 65 79 92 108 146
ANSI D1 21.54 26.87 33.65 42.42 48.56 60.63 73.38 89.31 114.76
D 31 37 44 54 65 79 92 108 146
DIN D1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4
D 31 37 44 54 65 79 92 108 146
JIS D1 22.3 26.3 32.33 38.43 48.46 60.56 76.6 89.6 114.7
D 31 37 44 54 65 79 92 108 146
L 112 132 144 167 172 206 273 303 333
L1 88 88 155 155 155 208 208 256 256
H 136.5 141.5 213 221 229 246 256 304 335
额定功率 5W 5W 15W 15W 15W 25W 25W 50W 50W
额定电流 0.01A 0.01A 0.2A 0.2A 0.2A 0.5A 0.5A 0.8A 0.8A
重    量 1KG 1.1KG 3.5KG 3.8KG 4.15KG 6.6KG 7.3KG 12.2KG 14.8KG
