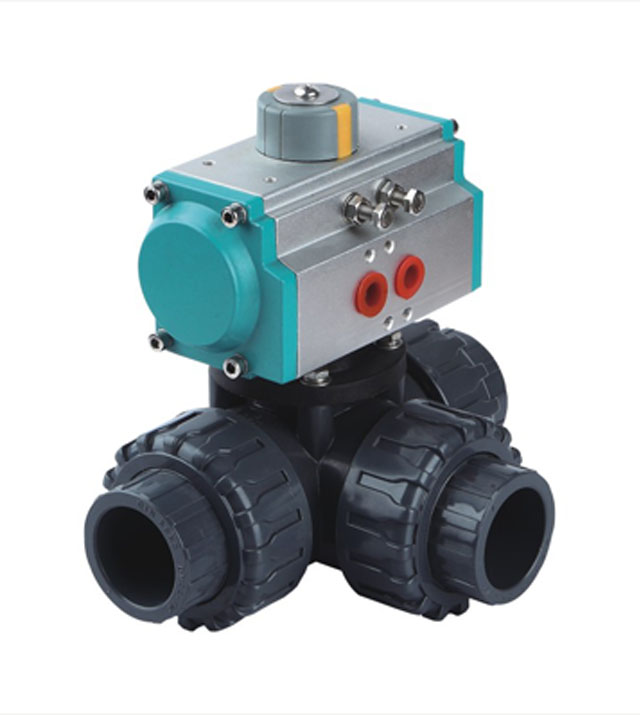

气动双油令塑料UPVC三通球阀Q684/5F-10S
动三通球阀产品简述: 气动三通球阀 可靠性高,设计实现了轻量化,使用寿命长,流通能力大,阻力小。气动三通球阀有T型和L型。Q645F T型三通球阀 能使三条正交的管道相互联通和切
产品咨询热线:13738370398
分享
产品详细
产品中心
气动阀门
电动阀门
通用阀门
阀门执行器
动三通球阀产品简述:
气动三通球阀

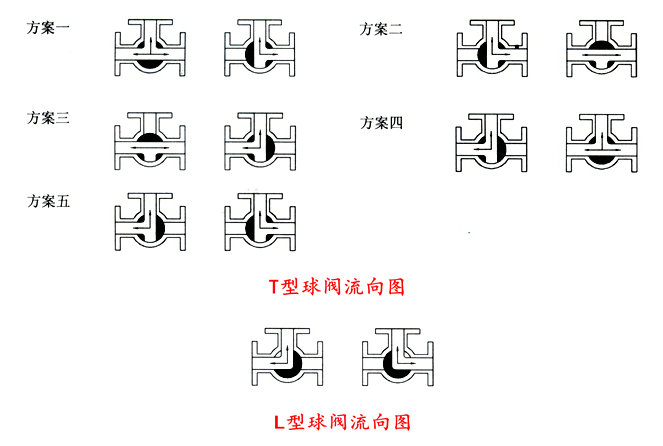

可靠性高,设计实现了轻量化,使用寿命长,流通能力大,阻力小。气动三通球阀有T型和L型。Q645F
T型三通球阀
能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。Q644F
L型三通球阀
只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。
气动三通球阀结构特点:
1、气动三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、三通球阀密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4,三通球阀维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
5、气动球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体
气动三通球阀执行标准:
I.设计和制造:GB/T12237-1989; APl608。
2.检验和试验:GB/T13927-1992; APl 598。
3.法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
4.结构长度:JD-2002

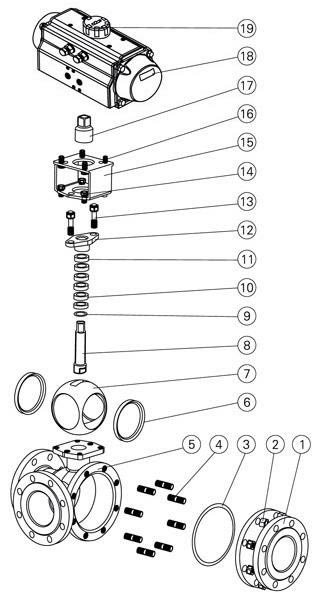

气动三通球阀主要材料表:
序号
零件名称
材质
C
P
R
1
右阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
2
螺母
35
1Cr18Ni9Ti
1Cr18Ni9Ti
3
垫片
PTFE
PTFE
PTFE
4
螺柱
35
1Cr18Ni9Ti
1Cr18Ni9TI
5
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
6
阀座
PTFE
PTFE
PTFE
7
球体
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
8
阀杆
1Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
9
垫片
PTFE
PTFE
PTFE
10
填料
PTFE
PTFE
PTFE
11
衬套
PTFE
PTFE
PTFE
12
压盖
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
13
螺栓
35
1Cr18Ni9Ti
1Cr18Ni9Ti
14
螺栓
35
1Cr18Ni9Ti
1Cr18Ni9Ti
15
连接支架
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
16
螺栓
35
1Cr18Ni9Ti
1Cr18Ni9Ti
17
连接套
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
18
气动装置
铝合金Aluminum alloy
19
位置指示器
塑料Plastic
