气动丝扣三片式不锈钢球阀Q611F-16P

采用固定式阀芯设计、启闭力矩小、寿命长精装、技术精湛、密封可靠、应用广泛、替代进口球阀高平台结构、连接标准、安装更加专业和方便双向密封、介质任意流向、自动

产品咨询热线：13738370398

产品详细

技术规范
设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSI B16.34
实验和检验	JB/T9092	API 598
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

技术参数
公称通径	DN10～100mm
连接方式	内螺纹、卡箍、焊接
气缸配置	AT系列、GT系列
气缸形式	双作用、单作用（弹簧复位）
控制方式	开关型、调节型、三段式（开度可选）
公称压力	16、25、40、64bar（如需更高压力订货时请注明）
气源压力	双作用：4~8bar、单作用：5~8bar
介质温度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度	标准型:-20~80℃
阀体材质	碳钢（C）、不锈钢（P4、P6）
密封材质	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

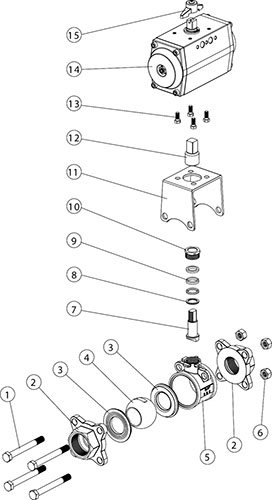

气动丝扣三片式不锈钢球阀Q611F-16P(图1)

主要零件材质表
序号	零件名称	材质	序号	零件名称	材质
1	螺柱	不锈钢304	9	填料	PTFE
2	接头	不绣钢CF8、CF8M、CF3、CF3M	10	压盖	不锈钢304、316
3	阀座	PTFE、尼龙、对位聚苯、硬质合金	11	连接支架	不绣钢CF8
4	球体	不锈钢304、304L、316、316L	12	连接套	不绣钢304
5	阀座	不绣钢CF8、CF8M	13	螺栓	不绣钢304
6	螺母	不绣钢304	14	气动装置	挤出铝合金
7	阀杆	不锈钢304、304L、316、316L	15	位置指示器	塑料
8	垫片	PTFE
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造
