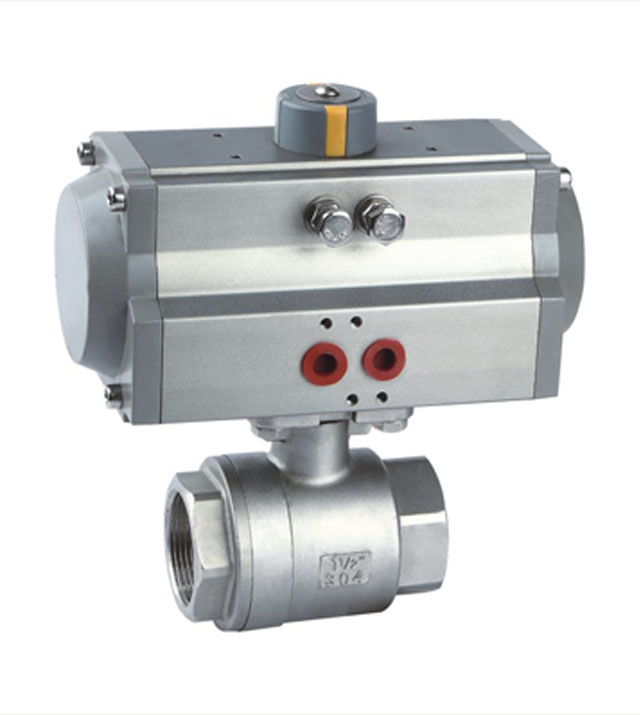

两片式气动丝扣球阀
在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不锈钢内螺纹两片式气动球阀时，不会引起球阀密封面的磨损。不锈钢两片式丝扣球阀
适用于PN1.0～4.0MPa Class100LB~300LB 锻造高压的可适用于更高压力。
气动丝扣球阀的工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质的阀体可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
内螺纹二片式气动球阀
规格标准：
|
公称通径 DN(mm) |
6-100 |
|
公称压力 PN(MPa) |
1.6 |
|
公称压力 PS(MPa) |
强度试验 |
2.4 |
|
密封试验 |
1.8 |
|
材料 材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
CF8 304 |
CF8M 316 |
|
球体 |
WCB |
CF8 304 |
CF8M 316i |
|
阀杆 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|
填料 |
聚四氟乙烯 柔性石墨 |
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28 ℃ -300 ℃ |
|
气动装置 |
型号 |
OBD 系列 |
|
气源压力 |
0.4-0.7MPa |
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
不锈钢两片式气动螺纹球阀
尺寸：
口径
(mm) |
尺 寸(mm) |
|
三段式 |
对焊式 |
承插焊式 |
|
G |
L |
D |
L |
d |
D |
L |
d |
D1 |
A |
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1～14.3 |
9.5 |
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55～17.8 |
9.5 |
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7～21.95 |
9.5 |
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05～27.3 |
11.1 |
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8～34.05 |
12.7 |
|
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55～42.8 |
14.3 |
|
40 |
11/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65～48.9 |
15.89 |
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1～61.35 |
17.4 |
|
65 |
2 |
186 |
64 |
193 |
64 |
78 |
/ |
/ |
/ |
/ |
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
/ |
/ |
/ |
/ |
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
/ |
/ |
/ |
/ |
